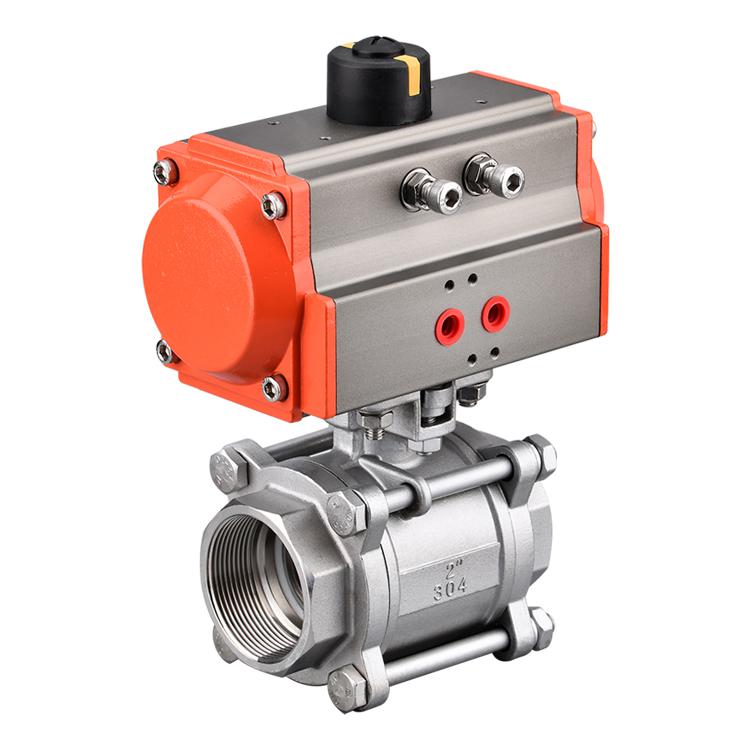

氣動三片式球閥的球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質可分別適用于水、蒸汽、油品等多種介質。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。

三片式內螺紋連接球閥屬于內螺紋連接球閥的一種。閥體鑄造采用精湛工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。連接形式另有對焊、承插焊,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，球閥是一種轉角為90°的旋轉類閥門,密封性能優良, （全徑球閥）流量系數大流阻系數小,結構簡單,使用壽命長,便于維修。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。驅動方式:手動、電動、氣動。

工作原理

工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。

產品特點

1、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。

3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。

4、安裝簡便，能以任意方向安裝于管道中的任意部位。
